消防排煙風機

更新： 2017-07-25 01:42:04

一、概述 HTF/BTF系列消防排煙風機是應用航空機翼理論及流體動力學全三維流場分析技術開發的新型通風設備，它具有空氣動力性能優、效率高、噪聲低、使用方便及運行可靠等特點。 GTWF系列

訂購熱線：400-708-3588

產品詳情

一、概述

　　HTF/BTF系列消防排煙風機是應用航空機翼理論及流體動力學全三維流場分析技術開發的新型通風設備，它具有空氣動力性能優、效率高、噪聲低、使用方便及運行可靠等特點。

　　GTWF系列通風機經國家消防裝備監督質量檢驗中心按GA211-2009《消防排煙風機耐高溫實驗方法》進行耐高溫試驗，在介質溫度300℃高溫條件下連續運轉60分鐘以上，100℃溫度條件下連續運轉20小時/次不損壞。

　　GTBF系列防爆通風機按國標GB26410－2011《防爆通風機》設計與制造，并通過相應檢驗與檢測。

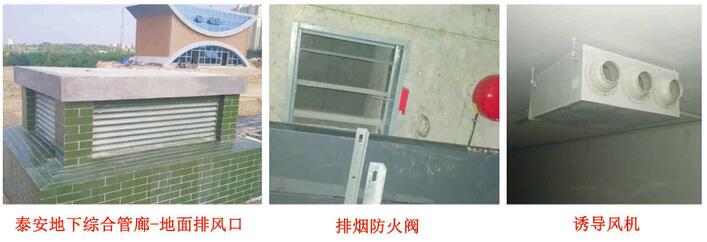

　　HTF系列通風機適用于城市綜合管廊、化工、電力、紡織及建筑等行業。在火災發生的特殊情況下，該系列通風機可用作消防排煙用途；在正常情況下，可用于上述場合的通風換氣。

　　BTF系列防爆通風機適用于城市管廊天然氣管道艙和含有污水管道艙室的通風換氣，亦適用于其它二類爆炸環境的通風換氣。
二、結構特點

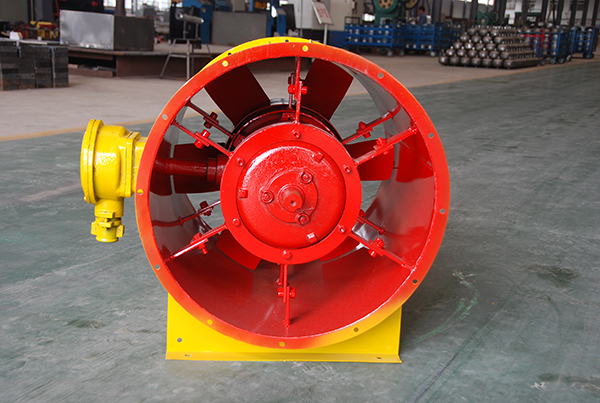

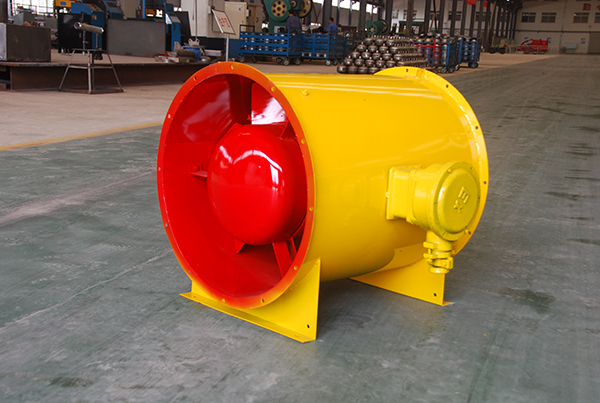

　　通風機為軸流式結構，主要由葉輪、流線體、電動機、主風筒、電機支撐架、通風機支架等組成。采用A式傳動方式。

　　葉輪為鋼制，由葉片與輪轂組成。葉片模壓成形，具有按機翼型中位面設計制作的空間扭曲結構特征；輪轂液壓拉伸成型，葉片與輪轂焊接裝配成形。葉輪經靜平衡、動平衡校正，平衡精度不大于G5.6級。

　　流線體為鋼制，采用液壓拉伸成型；其子午面形狀為流線型，用于減小通風機入口氣流的流動阻力。

　　HTF系列通風機的電動機有兩種類型：一種是絕緣等級為F級，另一種絕緣等級為H級。BTF系列通風機的電動機為隔爆型。電動機均采用瑞典SKF軸承。H160及以上電動機軸承結構設置有注排油裝置，可不停機加注軸承潤滑脂。根據用戶要求還可在H200及以上電機增設軸承溫度監控裝置，當軸承運行異常過熱時可自動報警或停機。主風筒與兩端法蘭采用整體翻邊旋壓而成，具有較高的整體剛性。BTF系列防爆通風機主風筒相對于旋轉葉輪的內圓周上鑲嵌有黃銅板，并由黃銅鉚釘鉚固，以防止葉輪旋轉時葉尖與外殼相摩擦而產生火花。

三、產品分類及型號意義
1、產品分類

　　按電機冷卻方式：HTF系列消防排煙通風機按電機冷卻方式分為兩種類型，一種是采用H級絕緣電機，其自身具有耐高溫特征，電機可直接置于風流中；另一種是采用F級絕緣電機，電機置于一保護內筒中，并依靠單獨的離心葉輪進行冷卻；兩者相比較，采用H級絕緣電機的結構具有較高的效率。

　　按安裝方式：分為臥式和立式（屋頂式）。

　　按風量風壓高低：分為高壓＋中高流量型、中壓＋中等流量型和低壓小流量型。

　按調速方式分：?jiǎn)嗡?、雙速和無級調速。

　　HTF和BTF兩大系列通風機在風壓風量方面各具備三種性能等級，再輔以變頻調速方式，具

有寬廣的性能調節范圍，基本覆蓋了上述行業的用風需求。當采用變頻調節時，建議調節頻率鎖

定在25Hz~50Hz）。
2、型號含義

　　以葉輪直徑為500mm的通風機為例進行說明。

　　消防排煙通風機：HTF-11№5.0（H/M/L）（A/B）

　　其中H為高溫代號；TF為通風機縮寫；數字11中，前者表示第一次氣動力設計，后者表示第一次結構設計；№5.0為以分米表示的葉輪直徑；括號（H/M/L）中H表示高壓型，M表示中壓型，L表示低壓型；（A/B）中A表示通風機為臥式安裝（A字母可省略），B表示立式安裝。

　　防爆通風機： BTF－11№5.0（H/M/L）（A/B）

　　其中 B為防爆代號；TF為通風機縮寫；數字11中，前者表示第一次氣動力設計，后者表示第一次結構設計；№5.0為以分米表示的葉輪直徑；括號（H/M/L）中H表示高壓型，M表示中壓型，L表示低壓型；（A/B）中A表示通風機為臥式安裝（A字母可省略），B表示立式安裝。
四、工作條件

　　正常工作環境溫度：-15℃~+45℃，在此溫度范圍內通風機可連續運轉。

　　HTF系列在火災狀態下：當溫度在100℃時，可連續運轉20h；當溫度為300℃時，可連續運轉1h。

　　工作場所濕度：＜90%。

　　海拔：不超過1000m

　　介質條件：空氣，含塵量不超過100mg/m3。

　　工作電源：三相，380V/50Hz。

　　電機工作方式：連續定額（S1）。

　　戶外防腐型(WF1) ：適用于戶外且具有中等腐蝕性介質場所。
五、通風機成套供應范圍

　　1. 標準配置

　　葉輪1個；機殼1個（含主風筒、電機支架、風機支架）；電機1臺；流線體1個。

　　2.備選件及附件（訂貨時注明是否購買）

　　減震器；電機啟動控制箱；通風機出、入口網罩；過渡法蘭；通風機進出口軟接管；通風機出口導流防護罩；電機軸承溫度監控裝置；通風機入口消聲器；通風機出口消聲器。

　　3.定貨須知

　　定貨時指明采用H級絕緣電機或者是F級絕緣電機。

　　性能參數表中所給出的性能數據是針對通風機單一葉片安裝角的通風機特性，通過改變?nèi)~片角度及電機功率可大幅度地改變通風機的性能范圍。因此，國泰公司可根據用戶需求為用戶選擇設計合適的通風機設備。
