高層民用建筑火災自動報警系統設計技術報告

文章出處：山東國泰科技有限公司責任編輯：admin 發表時間： 2018-03-09 01:21:00

1.概述

隨著我國經濟建設的發展，各類高層及超高層建筑在量產生，其對防火提出了較高要求。而火災自動報警系統成為建筑中必不可少的報警設施。

2.設計依據

火災自動報警系統的設計是專業性很強的技術工作，明確設計依據，掌握建筑設計防火規范·系統設計規范·各大消防系統安裝施工驗收規范及行政管理法規等4大方面的消防法規。

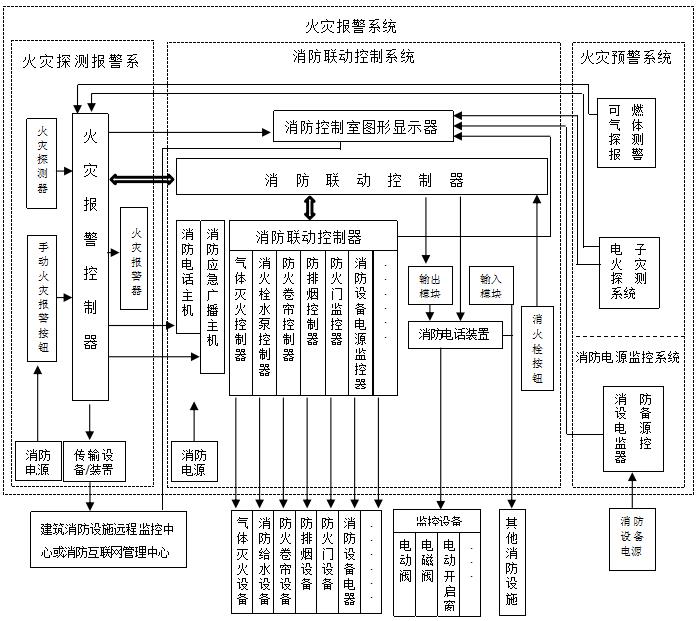

3.高層建筑火災自動報警系統設計的主要內容有5個：火災探測報警系統、消防聯動控制、消防電源監控系統、電氣火災監控系統及可燃?xì)怏w探測報警系統。火災自動報警系統的組成示意圖一如下。

下面從專業的角度談?wù)勛詣?dòng)報警系統設計的一些原則及方法。

3.1火災自動報警系統形勢的選擇

1）火災報警系統分為區域報警系統、集中報警系統、控制中心報警系統3大類。

2）對建筑規模小僅需要報警，不需要聯動自動消防設備的保護對象宜采用區域報警系統。

3）對建筑規模大不僅需要報警，而且需要聯動自動消防設備，且只需設置一臺具有集中控制功能的火災報警控制器和消防聯動控制器的保護對象，應采用集中報警系統，并應設置一個消防控制室。

4）對超大規模建筑內設置兩個及兩個以上消防控制室的保護對象，或已設置兩個及兩個以上集中報警系統的保護對象，應采用控制中心報警系統。

3.2火災自動報警系統形勢的的設計

一.區域報警系統的設計

1）系統應由手動報警按鈕、火災探測器、火災聲光警報器以及火災報警控制器等組成。

2）火災報警控制器設置在有人值班的場所。

3）系統設置消防控制室圖形顯示裝置時，該裝置應具有顯示火災報警、建筑消防設施運行狀態的各類信息的功能；系統未設置消防控制室圖形顯示裝置時，應設置火警傳輸設備。

二．集中報警系統的設計

1）系統應由手動報警按鈕、火災探測器、火災聲光警報器、消防應急廣播、消防專用電話、消防控制室圖形顯示裝置、火災報警控制器、消防聯動控制器等組成。

2）系統中的火災報警控制器、消防聯動控制器、消防控制室圖形顯示裝置、消防應急廣播的控制裝置、消防專用電話總機等起到集中控制的消防設備，均應設置在消防控制室內。

3）系統設置的消防控制室圖形顯示裝置應具有顯示火災報警、建筑消防設施運行狀態的各類信息的功能。

三．控制中心報警系統的設計

1）應設立一個主消防控制室，并兩個及兩個以上的消防控制室。

2）主消防控制室應能顯示所有火災報警信號和聯動控制狀態信號，并應能控制重要的消防設備；各分消防控制內的消防設備之間可以互相傳輸并顯示狀態信息，但不應互相控制。

3）系統設置的消防控制室圖形顯示裝置應具有顯示火災報警、建筑消防設施運行狀態的各類信息的功能。

4.火災探測器的選擇

在選擇火災探測器時，要根據探測區域內可能發生的初期火災的形成環境條件和發展特征、房間高度、以及可能引起誤報的原因等因素來決定。

1）對火災初期有陰燃階段，很少或沒有火焰輻射的場所，產生大量的煙和少量的熱，應選擇感煙火災探測器。

2）對火災發展迅速，產生大量的煙、熱和火焰輻射的場所，可選擇感溫火災探測器、感煙火災探測器等組合。

3）對火災發展迅速，有強烈的火焰輻射和少量的煙、熱的場所，應選擇火焰火災探測器。

4）對火災初期有阻燃階段，且需要早期探測的場所，宜增設一氧化碳火災探測器。

5）對使用、生產可燃?xì)怏w或可燃蒸氣的場所，應選擇可燃?xì)怏w探測器。

6）對火災形成特征不可預料的場所，可根據模擬試驗的結果選擇火災探測器。

5.系統設備的設計

5.1系統參數的兼容性要求

火災自動報警系統中的系統設備及其連接的各類設備之間的接口和通信協議的兼容性應符合GB22134---2008《火災自動報警系統組件兼容性要求》等標準的規定。

5.2火災報警控制器和消防聯動控制器的設計容量

1）任意一臺火災報警控制器所連接的手動報警按鈕、火災探測器和模塊等設備總數和地址總數均不應超過3200點，其中每一總結回路連接設備的總數不宜超過200點，且應留有不少于額定容量10%的余量。

2）任意一臺消防聯動控制器地址總數或火災報警控制器（聯動型）所控制的各類模塊總數不應超過1600點，每一聯動總線回路連接設備的總數不宜超過100點，且應留有不少于額定容量10%的余量。

5.3總線短路隔離器的設計參數

系統總線上應設置總線短路隔離器，每只總線短路隔離器保護的火災探測器、手動報警按鈕和模塊等設備總數不應超過32點；總線穿越防火分區時，應在穿越處設置總線短路隔離器。

6.布線設計要求

火災自動報警系統的布線包括供電線路、信號傳輸線路和控制線路。

1）采用交流300/380V的供電和控制線路，應采用應采用電壓等級不低于交流450/750V的銅芯絕緣導線或銅芯電纜。

2火災自動報警系統的傳輸線路和50V以下供電的控制線路，應采用電壓等級不低于交流300/500V的銅芯絕緣導線或銅芯電纜。

3）銅芯絕緣導線或銅芯電纜的*小截面面積應滿足如下規定，穿管敷設的絕緣導線截面面積不小于1.0平方毫米，線槽內絕緣導線截面面積不小于0.75平方毫米，多芯電纜絕緣導線截面面積不小于0.5平方毫米。

7.消防聯動控制設計要求

消防聯動控制是火災自動報警系統在接收到火災信號后進行自動滅火的重要功能。

1）在火災報警后經邏輯確認，消防聯動控制器應在3s內按設定的控制邏輯準備發出聯動控制信號給相應的消防設備，當消防設備動作后將信號反饋給消防控制室顯示。

2）消防水泵、防排煙風機的控制設備，除采用聯動控制方式外，還應須用聯動控制器的手動控制盤直接手動控制。

3）消防聯動控制器的電壓控制輸出應采用直流24V。

4）需要火災自動報警系統聯動控制的消防設備，其聯動觸發信號應采用兩個報警觸發裝置報警信號的“與”邏輯組合。

8.消防控制室供電設計

消防控制電源有以下幾類：

1）主電源為交流220V，消防控制室配電箱應設有雙電源供電自動切換裝置的低壓配電盤。

2）一般用于對消防聯動控制設備供電，用24V浮充穩壓電源配蓄電池作備電。

9.結束語

本文的論述觀點是力求實際應用，并主要想結合工程實際，其中存在不足之出，請專家們指正。
